桩基声测管注浆工艺是怎样的

桩基声测管注浆工艺是怎样的

不太了解桩基声测管检测完以后要怎么进行注浆操作？下边小编简单的跟大家介绍一下：声测管检测完了以后将它填满，用细软管并在底部加一节一米左右的钢管，深入声测管内，另一端连接注浆机，进行灌注即可。



灌注桩后注浆施工中。开塞在混凝土浇筑后12h～24h进行，开塞后用清水冲洗注浆管道，直至溢出清水，然后用堵头重新封闭压浆管。  4、 后压浆施工时间、顺序和速率  1） 注浆作业宜于成桩3d后进行，不得迟于成桩14d后；

2） 当需要在声测完成后进行注浆时，应尽量缩短声测龄期；则注浆时间不受上述限制。

3） 注浆和开塞作业与成孔作业点的距离宜大于10m；

4） 复合注浆顺序宜先桩侧注浆，后桩底注浆；

5） 对于群桩注浆应先外围后内部。

5、 注浆压力和注浆要求

1） 注浆应满足设计需要的压力和持续时间要求，本工程注浆压力为：桩侧注浆压力2MPa～2.5MPa（直径大、桩长短、注浆点埋深小、泥皮厚取低值，反之取高值）持荷时间要求：压力达到设计值后持荷时间应不小于5min。

2） 为减少管路系统对注浆压力的损失；

3） 规范要求注浆流量一般控制在为75L/min左右，流量大于5m3 /h。

4） 当满足下列条件之一时可终止注浆：  （1） 注浆总量和注浆压力均达到设计要求；  （2） 对每一道注浆，注浆量达到设计值。此时改为间歇注浆。  （3） 对每一道注浆，注浆量小于设计值。 6、 注浆量（水泥用量）设计  1）注浆量按《建筑桩基设计规范》JGJ94-2008第6.7.4条《公路与桥涵工程地基基础设计规范》（JTG D63-2007）第5.3.6条计算确定，单桩注浆量估算：   Gc =αpd+αsnd  对群桩初始注浆的数根基桩的注浆量应按上述估算值乘以1.2系数。  以桩径1.2m为例，按照本工程地层情况，试桩单桩注浆量按估算为：复合注浆：  Gc =(αpd+αsnd) ×1.2 = （1.8×1.2+0.8×2×1.2）×1.2 = 4.9t  即对于桩径1.2m的桩：桩侧注浆水泥用量为1.2t/道；桩底注浆水泥用量3t；注浆水泥总用量为两道侧注浆阀时单根桩5.4t，三道侧注浆阀时为6.6t。  即对于桩径1.5m的桩：桩侧注浆水泥用量为1.5t/道；桩底注浆水泥用量3.5t；三道侧注浆阀时为8t。  即对于桩径1.8m的桩：桩侧注浆水泥用量为2t/道；桩底注浆水泥用量4.5t；三道侧注浆阀时为10.5t。

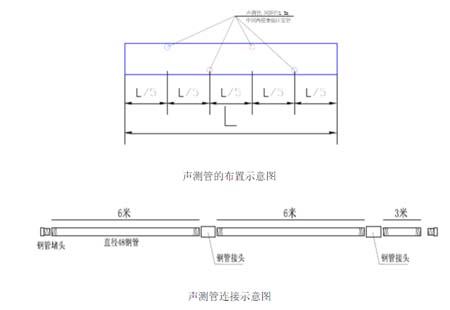

声测管注浆示意图

2）对沉渣厚度大于100mm或泥皮厚度较厚桩。 7、注浆材料和水灰比  1）配置注浆浆液采用P.O 42.5 级普通硅酸盐水泥，水泥要求新鲜、不结块，并按有关规定批次送检；  2）为保证水泥土强度并考虑泵送效果，浆液水灰比取0.55～0.6。 8、水泥浆的制备  水泥浆的制备应符合下列要求：  1）水泥浆的配合比应采用经认证的计量装置计量； 2）选用的搅拌机应能够保证搅拌水泥浆的均匀性；在搅拌槽和注浆泵之间应设置存储池；搅拌后水泥浆有效使用时间不大于4小时。  3）搅拌时间不少于3分钟。 9、常见问题处理  1）正常注浆过程中经常出现的几种情况  （1）压力逐渐上升，但达不到设计要求的压力，或浆液浓度低、凝胶时间长，或部分浆液逸出；  （2）压浆开始后压力不上升，甚至离开初始压力值呈下降趋势，这可能是浆液外逸。

（3）压力上升后突然下降，或注速过大，或遭到空隙薄弱部位。  (4)压力上升很快，表明土层密实或胶凝时间过短。

(5)压力有规律上升，即使达到容许压力，压浆速度也很正常（变化不大），这表明压浆是成功的。

(6)压力上升后又下降，而后再度上升，并达到预定的要求值，可以认为是第(3)种情况的空隙部位已被浆液填满，这种情况也是成功的。  2）间歇注浆  出现注浆压力长时间低于正常值或地面出现冒浆时改为间歇注浆，间歇时间为30~60min。  3）后压浆施工过程中应注意事项  （1）注浆管加工时一定要逐根检查，防止管内有杂物及管子破损裂缝；在压浆管埋设时要严密组织，尽量不要使压浆管堵塞，压浆管入孔时操作需小心谨慎；  （2）注水泥浆前要先用清水打通通道；  （3）压浆前要检查设备是否正常运转，配制的水泥量是否满足压浆需要；  （4）施工过程中，发现异常应及时通知设计单位共同协商采取相应处理措施。

五、 注浆失败与处理  1、 注浆失败  由于施工操作不当（如注浆单向阀门反向安装）或土层本身性质导致注浆孔堵塞，或管路虽通但实际注浆量达不到50%,视为注浆失败。 2、 原因调查和分析  应在调查各种注浆施工资料、局部地质情况、桩施工质量的基础上，分析注浆失败原因，总结经验、避免重犯。  3、 桩侧注浆失败处理  在桩侧重置注浆孔通过埋设的注浆管补充注浆。

4、 桩端注浆失败处理  1） 采用抽芯方法埋设注浆花管补充注浆。花管长度不小于500mm～800mm（直径大时取高值），注浆孔可设置在直径1/3处并且不少于2处，对1.8直径桩宜布置3个采用对称布置。

2）花管喷头出浆孔径一般为5mm～8mm，间距100mm、十字轴对称布置间隔50mm，端部出浆孔与注浆管底距离为30mm～50mm，出浆孔预先插入长杆图钉封堵，外缠包装胶带铁丝固定，注浆管底部焊死；  相信您通过小编的介绍已经清楚桩基声测管的注浆工艺了吧！
