全面详细的声测管安装讲解

发布时间:2020-05-30 16:40:47浏览次数:
全面详细的声测管安装讲解,声测管可直接固定在钢筋笼内侧上,固定方式可采用焊接或绑扎,管子之间应基本上保持平行-若检测结果需对各测点混凝土的强度做出评估,则不平行度应控制在1‰以下。钢筋笼放入桩孔时应防止扭曲。一般桩径不大于0.8m时,沿直径布置两根;桩径大于0.8m且不大于1.6m时,布置3根,呈等边三角形;桩径大于1.6m时,布置4根,呈正方形。
:安装要求
1、声测管进入施工现场一定要符合施工要求。
2、声测管在运输、搬运、安装过程中避免造成声测管扭曲变形状况出现。
3、如果声测管在施工现场放置时间过长,避免被雨淋、以免生锈。
声测管安装要求
第二:安装方法
1、安装桩基的钢筋笼架
2、安装底盖到超声波的底部(已于工厂预先焊装底盖的超声波管可按要求提供)
3、用铁丝(直径较少为 1.5mm)把有底盖的超声波管等份固定在钢筋笼的钢筋上铁丝的绑法: 先把铁丝在钢筋上缠绕两圈, 然后以编辫子的方法编至70-80mm长,再把铁丝叉开捆住声测管,然后拧紧铁丝。(所有的铁丝绑法都按此方法)铁丝绑的位置:底盖处用铁丝绑的一道, 其余的连接头处用丝绑一道,声测管中间部分均三等份捆绑,即中间绑两道。
4、将第二根声测管的底部 (有划线标志)对准已绑好的测承插口部,保证两根管子处于同一轴线; 并确认管件端部与画线位置相距 3mm以内。(注意:一定要检查声测管承插口端中的 O形密封圈完好并经润滑)。

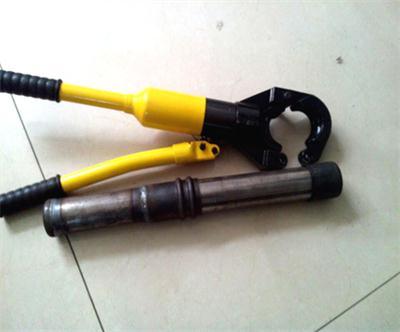

5、压紧 把专用的液压工具模头的环状凹部对准承插口(或接头)端部内装有橡胶圈的环状凸部,将对接部位管材同时压紧至六边形状。
6、检查压紧度 用量规确认尺寸是否正确, 量规可完全卡入六边形部位,即表示压紧已经到位。
7、用铁丝(直径较少为 1.5mm)把第二根声测管三等固定在钢筋笼上(中间绑两道,顶端连接头必须用铁丝绑一道);8、其余要连接的声测管均按第四步到第七步安装,直所需上长度9、较上端的声测管一定要用顶盖盖上,防止泥土、杂进入管内10、声测管安装完成后, 目测所安装的声测管从上到下否竖成一条直线以下是声测管的安装示意图 ,仅供大家参考:
声测管安装方法
第三:布置方式
声测管的埋置数量及其在桩的横截面的布局应考虑检测的控制面积。
一般桩径小于 0.6~1m时,沿直径布置两根;桩径为 1~2.5m时,布置3 根,呈等边三角形;桩径大于 2.5m时,布置 4 根,呈正方形。
